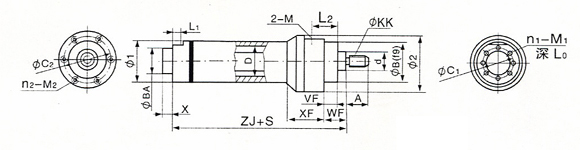

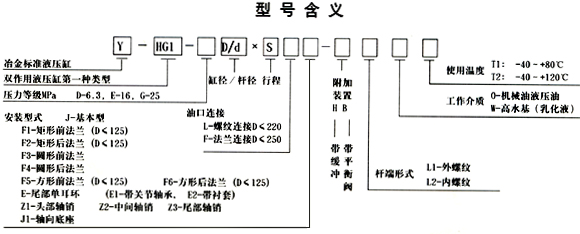

| 基本型安装连接外形尺寸Y-HG1-*D/d×**J-*L1* |
|
|
|
|
|
注：1、选用液压缸时考虑管道阻力和机构中磨损失应将计算国增加10%
2、D≤220油口用螺纹连接，D≤250油口用对开式法兰连接，表中M尺寸为油口通径。 |
| |
| 本系列液压缸外形及安装尺寸除轴向底座安装形式均符合ISO6020国际标准。 |
| |
|
|
| |
| ▲液压缸活塞的理论输出推力和拉力： |
| |
|
缸径
mm
|
输出推力KN
|
速度比
φ
|
活塞杆直径
m m
|
输出推力KN
|
|
工作压力MPa
|
工作压力MPa
|
|
6.3
|
8
|
10
|
12.5
|
16
|
6.3
|
8
|
10
|
12.5
|
16
|
|
40
|
7.29
|
10.05
|
12.57
|
15.71
|
20.11
|
1.25
1.46
2
|
18
22
28
|
6.31
4.88
4.04
|
3.01
70.1
5.12
|
10.02
8.77
6.41
|
12.53
10.96
8.01
|
16.04
14.02
10.25
|
|
50
|
12.37
|
15.71
|
19.63
|
24.54
|
31.42
|
1.25
1.46
2
|
22
28
35
|
9.98
8.49
5.96
|
12.67
10.78
7.57
|
15.83
13.47
9.45
|
19.79
16.84
11.82
|
25.34
21.57
15.13
|
|
63
|
19.64
|
24.94
|
31.17
|
38.97
|
49.88
|
1.25
1.46
2
|
28
35
45
|
15.76
1.22
9.62
|
20.01
16.80
12.22
|
25.01
20.99
15.27
|
31.26
26.25
19.09
|
40.04
33.59
24.43
|
|
80
|
31.67
|
40.21
|
50.27
|
62.83
|
80.42
|
1.25 35 25.26
1.40 45 21.65
2 55 16.15
|
32.07
27.48
20.51
|
40.09
34.36
25.64
|
50.1
42.95
32.04
|
64.14
54.97
41.01
|
|
100
|
49.48
|
62.83
|
78.54
|
98.17
|
125.66
|
1.25 45 39.46
1.46 55 33.98
2 70 25.23
|
50.11
43.13
32.04
|
62.64
53.91
40.06
|
78.72
67.38
50.34
|
100.21
86.25
64.09
|
|
125
|
77.31
|
98.17
|
122.72
|
153.40
|
196.35
|
1.25 55 61.79
1.46 70 53.07
2 90 37.23
|
78.47
67.38
47.27
|
98.09
84.24
59.10
|
122.61
105.29
73.37
|
156.94
134.77
94.56
|
|
160
|
126.67
|
160.85
|
201.06
|
251.33
|
321.70
|
1.25 70 102.42
1.46 90 86.59
2 110 56.80
|
130.06
109.96
84.82
|
162.58
137.44
106.03
|
203.22
171.81
132.54
|
260.12
219.91
169.64
|
|
| |
| 注：实际选用时负载率取50-70% |
| |
|
缸内径
|
标准行程
|
备注
|
|
40
|
|
行程一般不超过缸内径的10倍
|
|
50
|
|
|
63
|
40、50、63、80、100、125、160
|
|
80
|
200、250、320、400、500、630
|
|
10
|
800、1000、1250、1600
|
|
125
|
|
|
160
|
|
|
| |

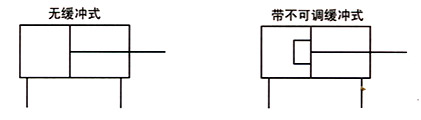

| ▲图形符号： |
|
|
| |

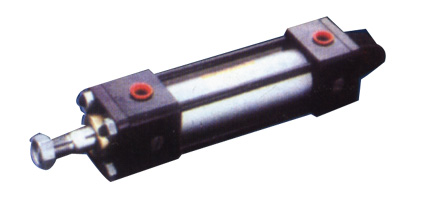

| ▲YG系列双作用单活塞杆标准液压缸主要技术参数： |
额定压力：6.3MPa；16MPa
耐压：额定压力的150%
启动压力：0.3MPa
温度范围：-10- +80℃
极限速度：300mm/s
工作介质：矿油型液压油 |
| |
| *如需详细资料，请与本公司技术部联系 |
